LR系列魯瑞水射器

，水射器設計可產生25"至28"汞柱的真空。水射器的真空將通過系統部件傳輸，并打開真空調節器中的進口閥。真空調節器穩定運行需要的正常真空度為20"水拄。真空度不足將引起氣體流量的波動，或者致使氣體流量完全停止。
　　在氣體送料器處，最大特定容量時的真空水平在水射器處應為lO"至25"汞柱。
　　2；溶液的產生
　　水射器的設計使氣體和水射器中水流相混合，產生有濃度的溶液，并加注到投加點。由于氯氣在水中的溶解度是有限的，在水射器設計中，氯溶液最高濃度被限定在3500PPM，用以防止氯氣分子從溶液中溢出。當氯氣分子從溶液中溢出時，如在大氣下操作會在投加點與大氣接觸，產生煙霧。如在低的負水頭處，會積聚在氯水管上。
　　操作
　　在水射器中，壓力水通過一個丈丘里噴咀和喉管產生25"至28"汞拄的真空度，通過水射器的壓力水的速度是產生真空的能量， 所需的速度是由水流在水射器入口(Ps，入口壓)和水射器出口(PB，背壓)之間的壓力差所產生的。如果這個壓力差不能維持，就不能產生足夠的真空，水射器將利用上游所有可利用的壓力，除非在特別高的壓力情況下。(150Psig或更大)，在水射器上游不設減壓閥或調節閥。
　　水射器第二個重要參數(第一個為水射器壓差ΔP)是供給水射器所需的水流量。供應水射器的水流量受到保證產生最大氯溶液濃度3500PPM的最小水量限制。

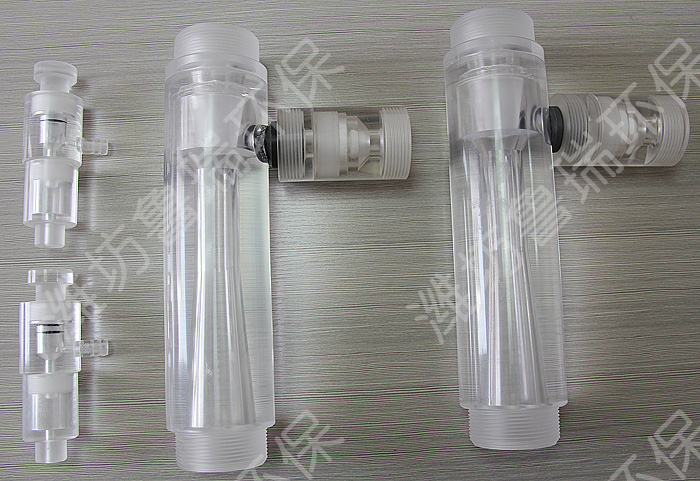

　　結構　　水射器具有以下一般部件：
　　a．壓力水入口/溶液出口
　　b．噴咀/喉管組合
　　C．氣體入口
　　d.止回閥組合
　　噴咀/喉管組合根據所需的氣體投加量而不同，并與提供的水力條件有關。
　　止回閥給合用于當水射器停止工作
